管道泄漏测试机

发布于 2016-05-25 13:20 已被浏览 1696






管道泄漏测试机(正负压管道鉴定系统)主要用于空调管道的密封性测试,可对分段管道和整个系统安装后的总管道进行检测。使用触摸屏操作,LCD彩屏显示,良好的人机界面方便用户操作。

特点
可检测管道在正、负压下的密封性

依照下列标准对管道密封性进行鉴定:

EN1507:2006  EN12237:2000  Eurovent 2/2

DW/143,  SMACNA Standard, GB50243-2002

宽风量测量范围,两种测量工具保证测量精度

鉴定结果可直接确定管道密封性是否合格

实时显示泄漏量、测试压力、温度和大气压

1000组数据存储、浏览、删除

4.7LCD触摸屏,操作简单

结构简单,安装方便

规格:

漏风量范围:  矩阵:36~640 m3/h喷嘴:4~36 m3/h       测试压力范围:±2500 Pa

  精度:读数的±2.5%±0.1 m3/h                 精度:读数的1.5%±0.25 Pa

  分辨率:0.01 m3/h                       分辨率:0.1 Pa

温度范围:0~ 60℃                      大气压力范围:70—130kPa

  精度:±0.5 ℃                        精度:读数的±2%

  分辨率:0.1℃                        分辨率:0.1KPa



电源:220-240V,单相,50/60Hz,10A

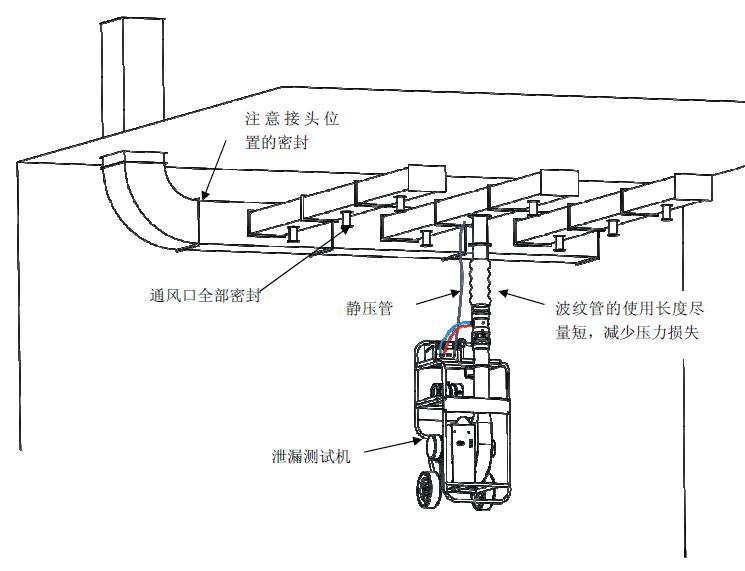

安装示意图:

漏点查找

1.观察各通风口、管道节点连接处或管道腐蚀处的密封

2.加压过程中,漏点较大处会有明显的风声

3.手放到管道上,漏电处会有风吹过

4.肥皂水涂到管道接头位置,观察是否有气泡产生

5.用发烟笔检查漏点,漏点处会有烟雾

附件:

管道空气泄漏测试机

1

流量矩阵

1

低流量喷嘴

1

Φ6软胶管(白色)

1

波纹管套件

1

电源线

1

收纳罐

1

Φ6软胶管(蓝色)

1

Φ6软胶管(红色)

1

φ100管箍

2

检定报告

1

CD光盘(说明书)

1


选购品:发烟笔、防尘罩
